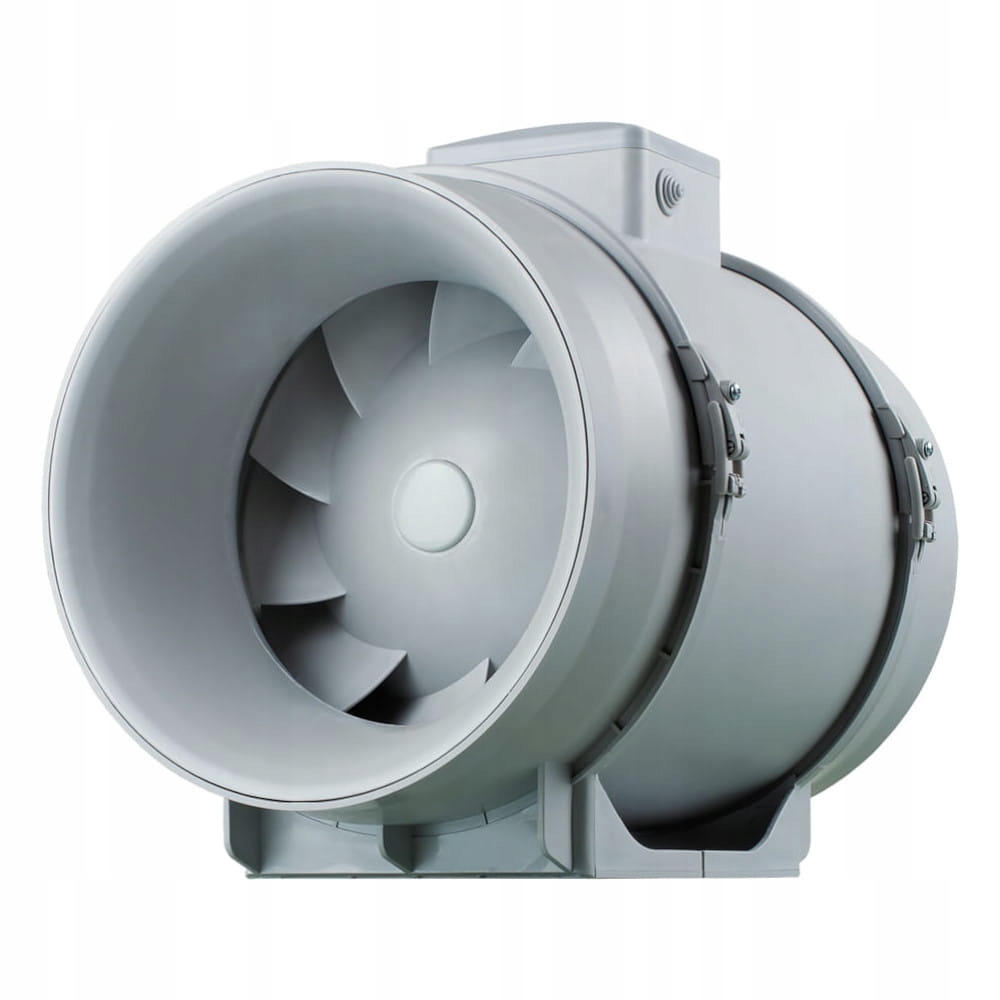

Wentylator kanałowy VENTS

model: TT PRO 160

Podstawowe informacje:

• Wydajność: 415 / 565 [m3/h]
• Średnica: ∅160 [mm]
• Moc: 42/50 [W]
• Napięcie nominalne: 230 [V] / 50 [Hz]
• Temperatura max: 60 [st.C]
• Obroty silnika: 1940 / 2620 [obr./min.]
• Poziom ciśnienia akustycznego: 37/46 [dB(A)]
• Klasa bezpieczeństwa: IP X4
• Typ łożyska: kulkowe
• Waga: 3.25 [kg]

OPIS PRODUKTU

Wentylatory kanałowe o przepływie mieszanym serii TT PRO wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które wymagają stosunkowo wysokiego sprężu, silnego strumienia powietrza oraz niskiego poziomu hałasu. Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temp. do + 60°C. Dedykowane są do kanałów wentylacyjnych o średnicach: 100, 125, 150, 160, 200, 250, 315 mm.

MONTAŻ

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego.

W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo, (w celu zwiększenia ciśnienia pracy).

Do tego celu służą zestawy TTP – połączenie równoległe lub TTS – połączenie szeregowe.

Żeby uprościć montaż i podpięcie, skrzynka montażowa może znajdować się w dowolnym położeniu.

Konstrukcja

Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne.

Taka konstrukcja maksymalnie upraszcza obsługę wentylatora.

Silnik

Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe. Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X4.

WYMIARY

(podane w mm)

• ∅D – 158
• B – 220,1
• H – 247
• L – 289

CHARAKTERYSTYKA

TT PRO 160 – model wentylatora

Y – Ciśnienie (Pa)

X – Wydajność (m3/h)

Regulacja prędkości

Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika.

• TT PRO 100 – max wydajność 245 m3/h, wersja STANDARD
• TT PRO 100 T – max wydajność 245 m3/h, wersja TIMER (opóźnienie czasowe)
• TT PRO 125 – max wydajność 350 m3/h, wersja STANDARD
• TT PRO 125 T – max wydajność 350 m3/h, wersja TIMER (opóźnienie czasowe)
• TT PRO 150 – max wydajność 565 m3/h, wersja STANDARD
• TT PRO 150 T – max wydajność 565 m3/h, wersja TIMER (opóźnienie czasowe)
• TT PRO 160 – max wydajność 565 m3/h, wersja STANDARD
• TT PRO 160 T – max wydajność 565 m3/h, wersja TIMER (opóźnienie czasowe)
• TT PRO 200 – max wydajność 1040 m3/h, wersja STANDARD
• TT PRO 200 T – max wydajność 1040 m3/h, wersja TIMER (opóźnienie czasowe)
• TT PRO 250 – max wydajność 1400 m3/h, wersja STANDARD
• TT PRO 250 T – max wydajność 1400 m3/h, wersja TIMER (opóźnienie czasowe)
• TT PRO 315 – max wydajność 2050 m3/h, wersja STANDARD
• TT PRO 315 T – max wydajność 2050 m3/h, wersja TIMER (opóźnienie czasowe)
