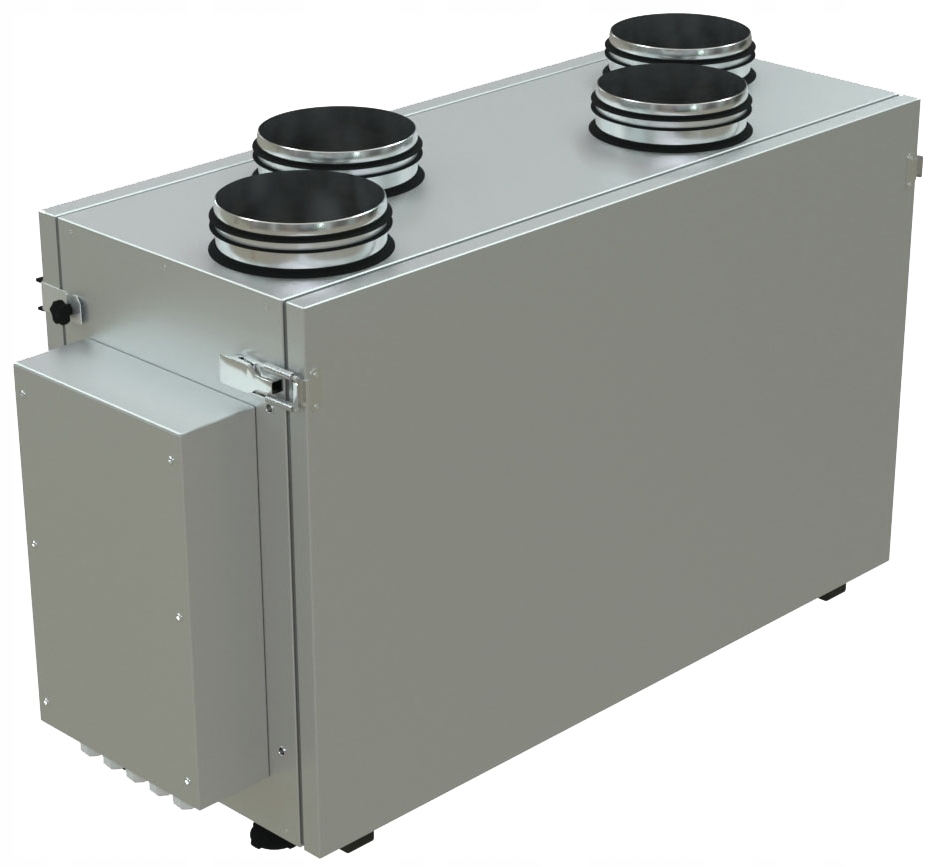

VENTS VUT 300 V2 MINI EC A14

Centrala wentylacyjna to kompletne urządzenie zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym filtrowaniem powietrza nawiewanego. Służy do zapewnienia ciągłej wymiany powietrza w domach, biurach, hotelach, kawiarniach, salach konferencyjnych i innych pomieszczeniach użytku publicznego. Konstrukcja wymiennika płytowego pozwala na pozyskanie energii cieplnej z powietrza wywiewanego z pomieszczeń i przekazania jej do ogrzania chłodnego powietrza doprowadzanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz są przystosowane do łączenia z okrągłymi przewodami wentylacyjnymi (Ø 125 mm).

Najważniejsze cechy produktu:

• Obudowa centrali wykonana z wysokiej jakości stali z powłoką polimerową i wewnętrzną izolacją z wełny mineralnej o grubości 20 mm
• Model z pionowym usytuowaniem króćców przyłączeniowych
• Filtry o klasie filtracji G4 i F7 zapewniające skuteczną filtrację powietrza nawiewanego
• Montaż: ścienny – podłogowy – wymagane wsporniki montażowe
• Wydajność nominalna 300 m3/h
• Wersja automatyki: A14
• Typ wymiennika ciepła: krzyżowy
• Materiał wymiennika ciepła: polistyren
• Sprawność odzysku ciepła od 55 do 79 %
• Średnica kroćcow przyłączeniowych: ø125 mm
• Temperatura transportowanego powietrza od -25 do +60 °C
• Stopień ochrony silników elektrycznych centrali: IP 44
• Stopień ochrony centrali zmontowanej i podłączonej do przewodów powietrznych: IP 22

Wentylatory

Zastosowano wentylatory z silnikam komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do przodu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Filtry

Centrala wyposażona jest w dwa filtry o klasie filtracji G4 i F7 do oczyszczania powietrza nawiewanego i filtr G4 dla filtracji powietrza wywiewanego.

Wymiennik ciepła

Centralę wyposażono w krzyżowy wymiennik ciepła z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzeniei odprowadzenie skroplin.

System przeciwzamrożeniowy

Centrala posiada zabezpieczenie wymiennika ciepła przed zamarzaniem według wskazań czujnika temperatury. Czujnik jest umieszczonyw kanale wywiewnym za wymiennikiem ciepła. W przypadku zaistnienia ryzyka zamarzania wentylator nawiewny jest wyłączany i rekuperator jest ogrzewany strumieniem ciepłego powietrza wywiewnego. Zalecana wartość temperatury zadziałania czujnika wynosi +3 °C (temperatura wywiewanego powietrza za wymiennikiem ciepła). Dane ustawienia mogą być zmienione za pomocą oprogramowania.

Sterowanie za pomocą panelu

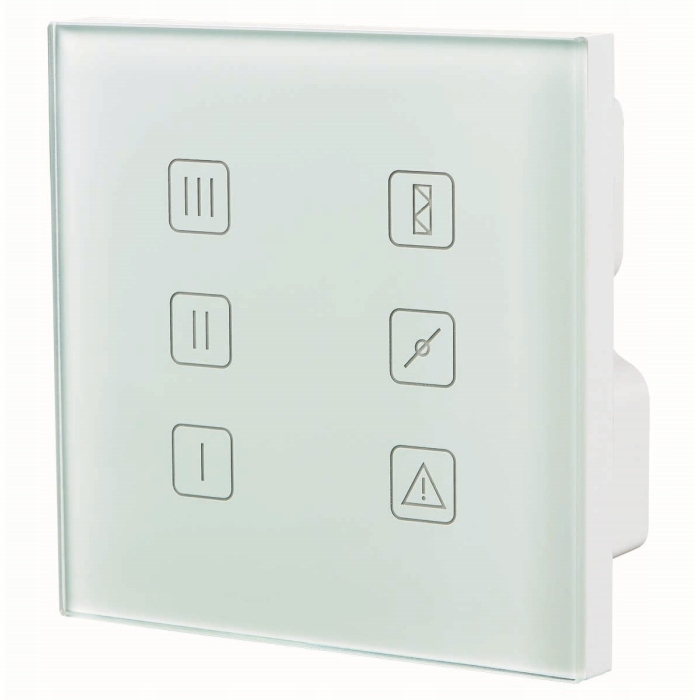

Centralę wyposażono w automatykę A14 w postaci panelu sterowania z dotykowym wyświetlaczem LED.

Zasada działania

Ciepłe zużyte powietrze napływa z pomieszczenia do centrali i jest oczyszczane w filtrze wywiewnym. Następnie powietrze przepływaprzez wymiennik ciepła i za pomocą wentylatora wywiewnego jest odprowadzane na zewnątrz. Świeże chłodne powietrze z zewnątrznapływa do centrali i jest oczyszczane w filtrze nawiewnym. Następnie powietrze przepływa przez wymiennik i za pomocą wentylatoranawiewnego jest wtłaczane do pomieszczenia. W rekuperatorze następuje wymiana energii pomiędzy strumieniami powietrza: chłodnepowietrze czerpane z zewnątrz jest ogrzewane ciepłem z powietrza usuwanego z pomieszczenia.Podczas tego procesu strumienie powietrza nawiewanego i wywiewanego są całkowicie rozdzielone.Proces rekuperacji pozwala na zmniejszenie zużycia energii przeznaczonej na ogrzewanie pomieszczeń w okresie zimowym.

Montaż

Do montażu podłogowego lub ściennego służą wsporniki montażowe.Zastosowany sposób montażu powinien umożliwiać łatwy dostęp do panelu serwisowego w celu przeprowadzenia prac konserwacyjnych i naprawczych. Uniwersalna konstrukcja obudowy umożliwia montaż lewo- i prawostronny. Wymaga to odwrócenia panelu przedniego i tylnego.
