Wentylator kuchenny, do gastronomi.

Zastosowanie

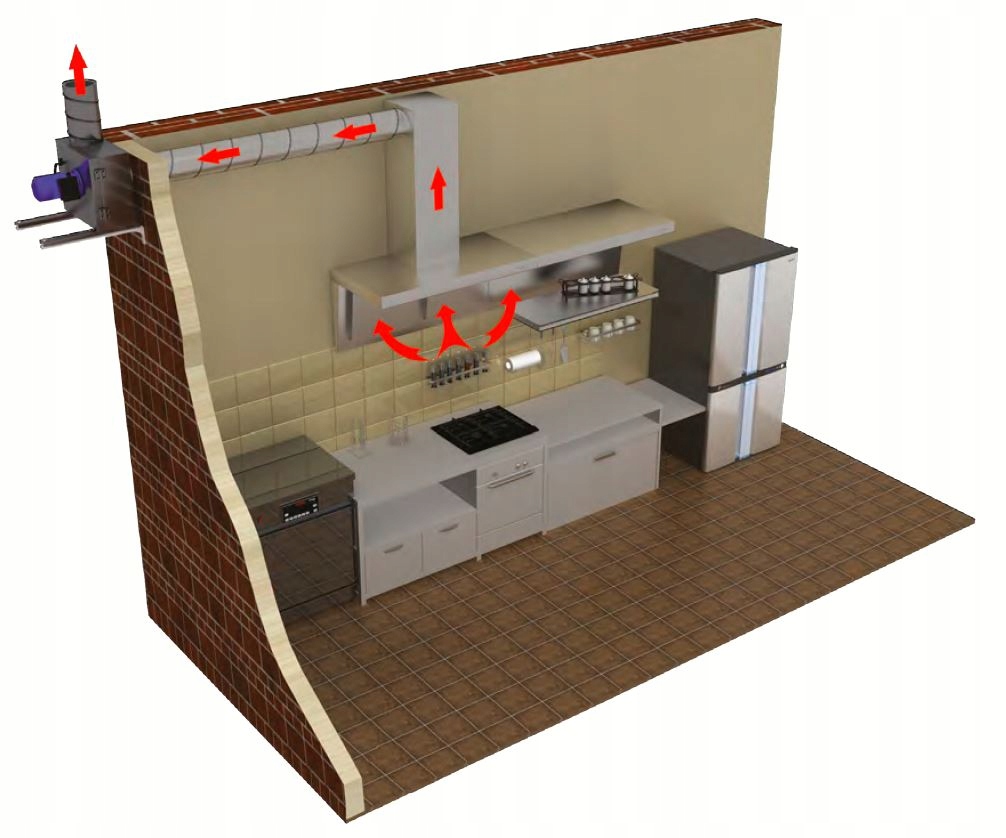

Wentylator przeznaczony jest do usuwania z pomieszczeń zanieczyszczonego, zadymionego, gorącego powietrza (do 120°C) i oparów tłuszczu, w warunkach wysokich oporów powietrza w systemie. Polecany jest do zastosowania w systemach wentylacji pomieszczeń kuchennych i piekarniczych (w profesjonalnej gastronomii) oraz w pomieszczeniach przemysłowych do usuwania gazów spawalniczych.

Konstrukcja

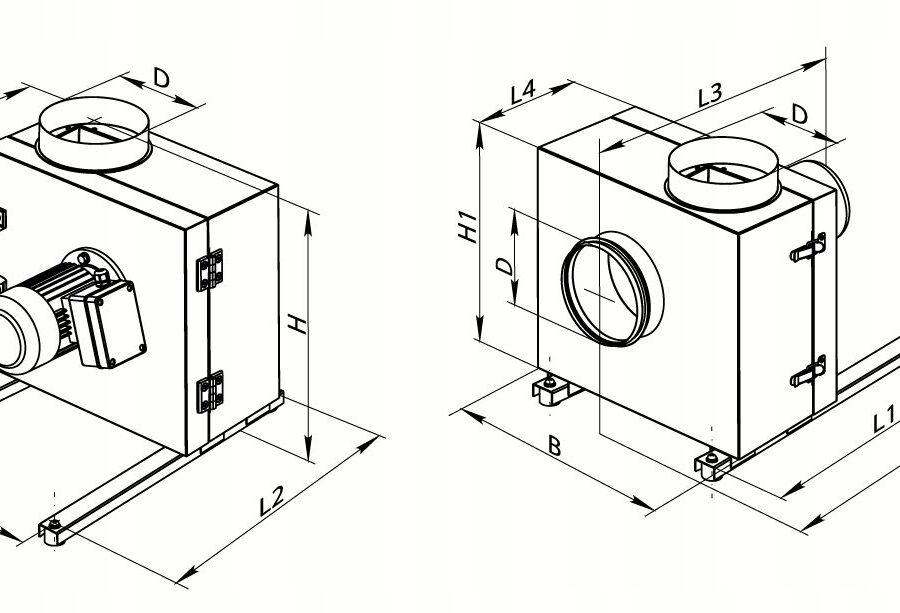

Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej i jest wewnętrznie izolowana warstwą wełny mineralnej o grubości 50 mm. Blok obrotowy wirnika i silnika zapewnia łatwy dostęp do wewnętrznych elementów wentylatora dla łatwego i skutecznego czyszczenia. Średnica kołnierza wlotowego i wylotowego jest zgodna ze standardowymi wymiarami kanałów wentylacyjnych. Kołnierze są wyposażone w gumową uszczelkę. Wentylator jest zainstalowany w ramy montażowe ze zintegrowanymi złączami antywibracyjnymi.

Silnik

Wentylator jest wyposażony w niezawodny, bezobsługowy silnik z bardzo wydajnym stalowym wirnikiem odśrodkowym. Silnik jest wyposażony w zintegrowane styki termiczne z wyprowadzonymi zaciskami na zewnątrz w celu podłączenia do zewnętrznego zabezpieczenia urządzenia. Wirnik jest zamontowany na wale silnika i jest wyważony statycznie i dynamicznie. Silnik ma izolację uzwojenia klasy F i stopień ochrony IP54.

Regulacja prędkości

Regulowanie prędkości może odbywać się w sposób skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Podłączenie

Wentylator przeznaczony jest do połączenia z kanałami okrągłymi systemu wentylacyjnego. Skrzynka przyłączeniowa umieszczona jest na bloku silnika. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

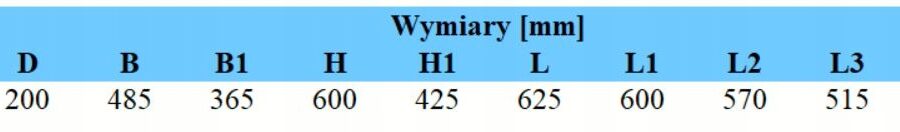

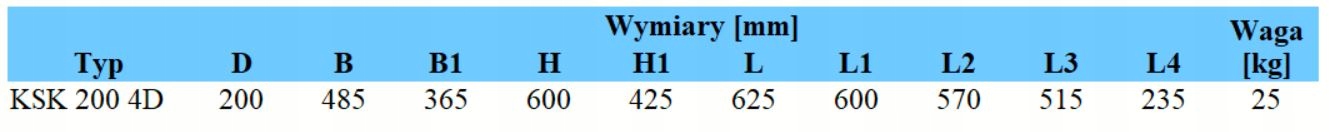

• KSK 200 4D
• Napięcie [V]: 3~ 380
• Moc [W]: 750
• Pobór prądu [A]: 2
• Wydajność [m3/h]: 1650
• Obroty [min-1]: 1465
• Poziom ciśnienia akustycznego [dB(A)/3 m]: 45
• Temperatura pracy [°C]: od -20 do +120
• Stopień ochrony: IP 54
