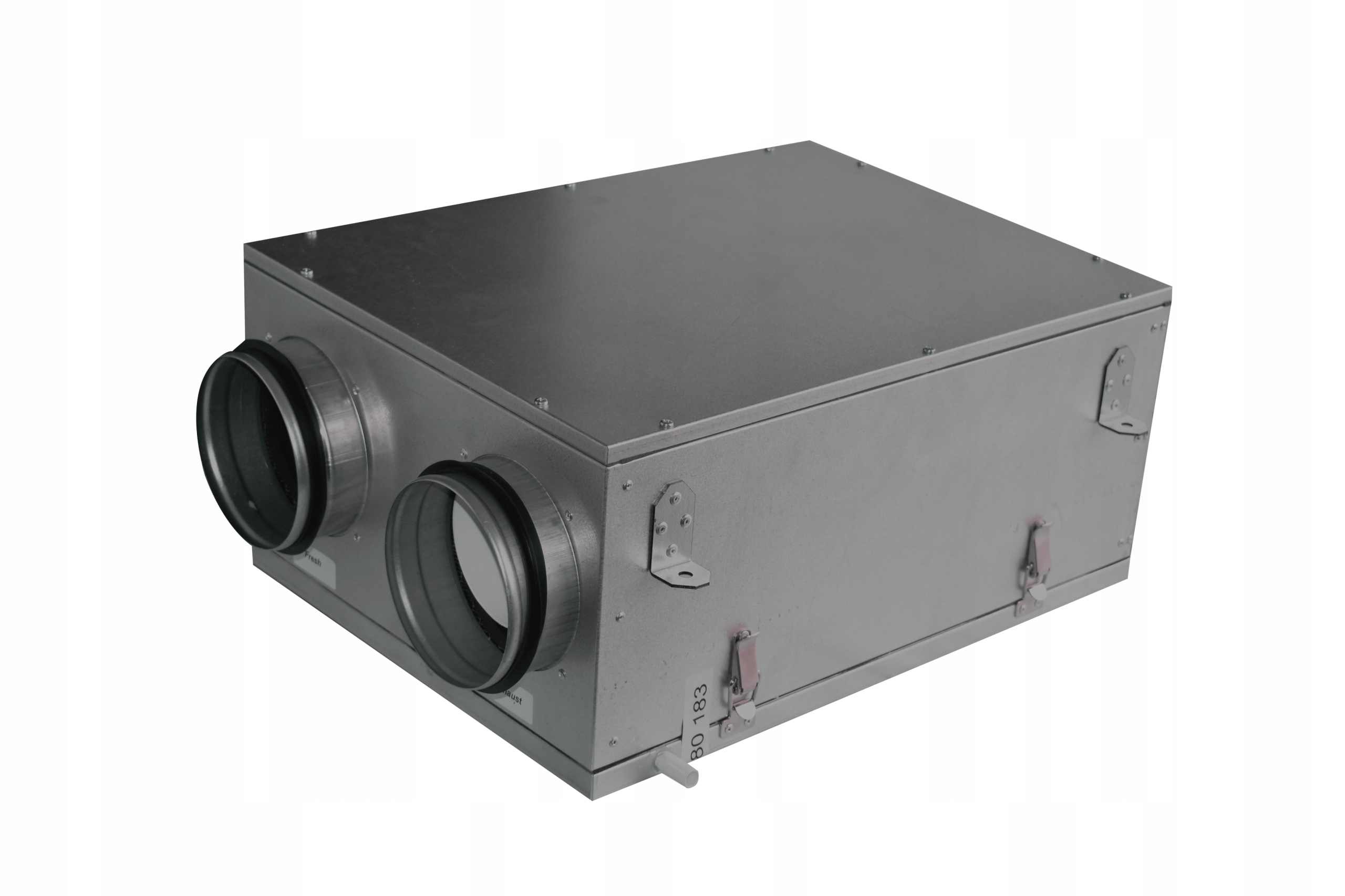

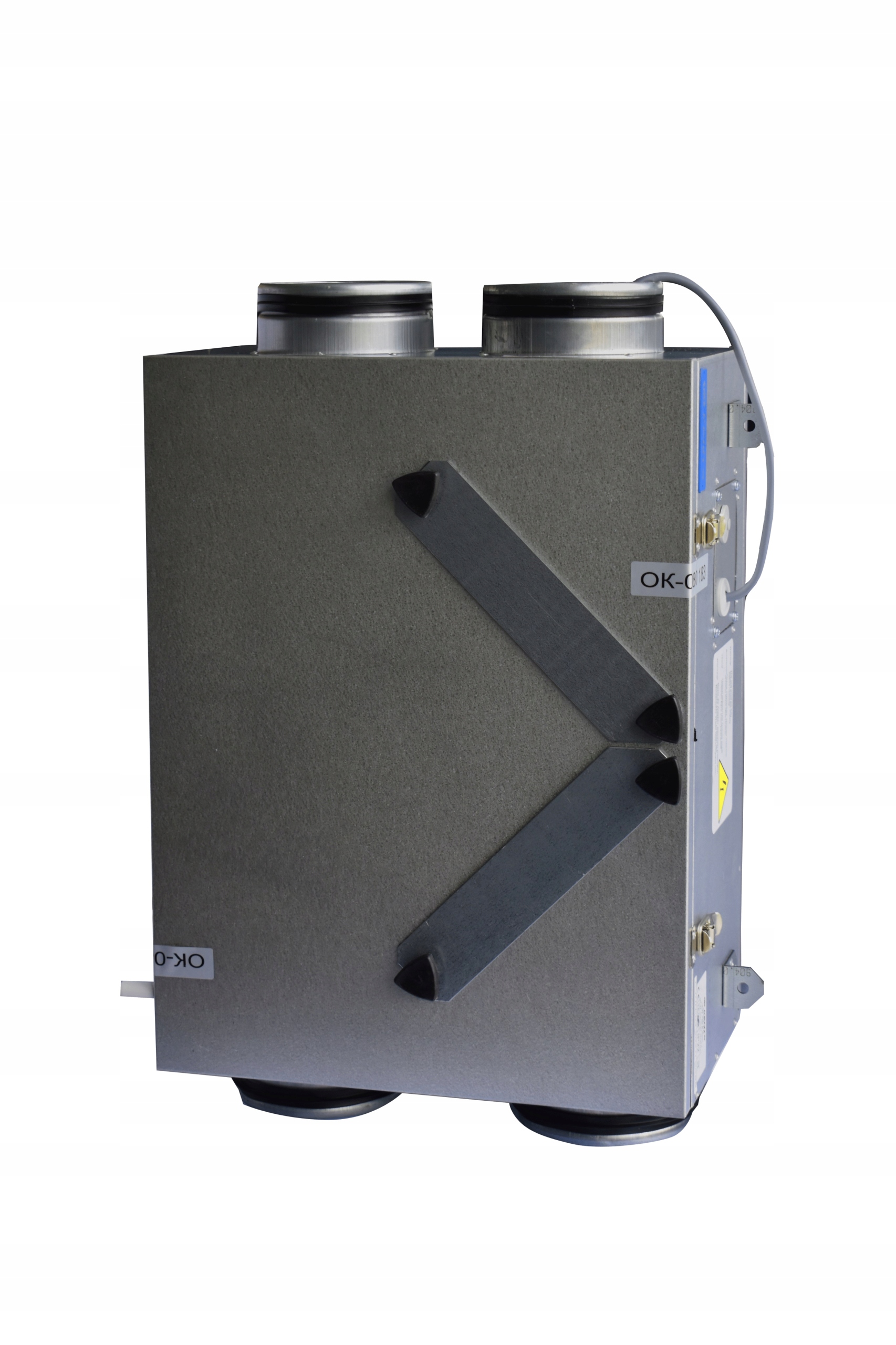

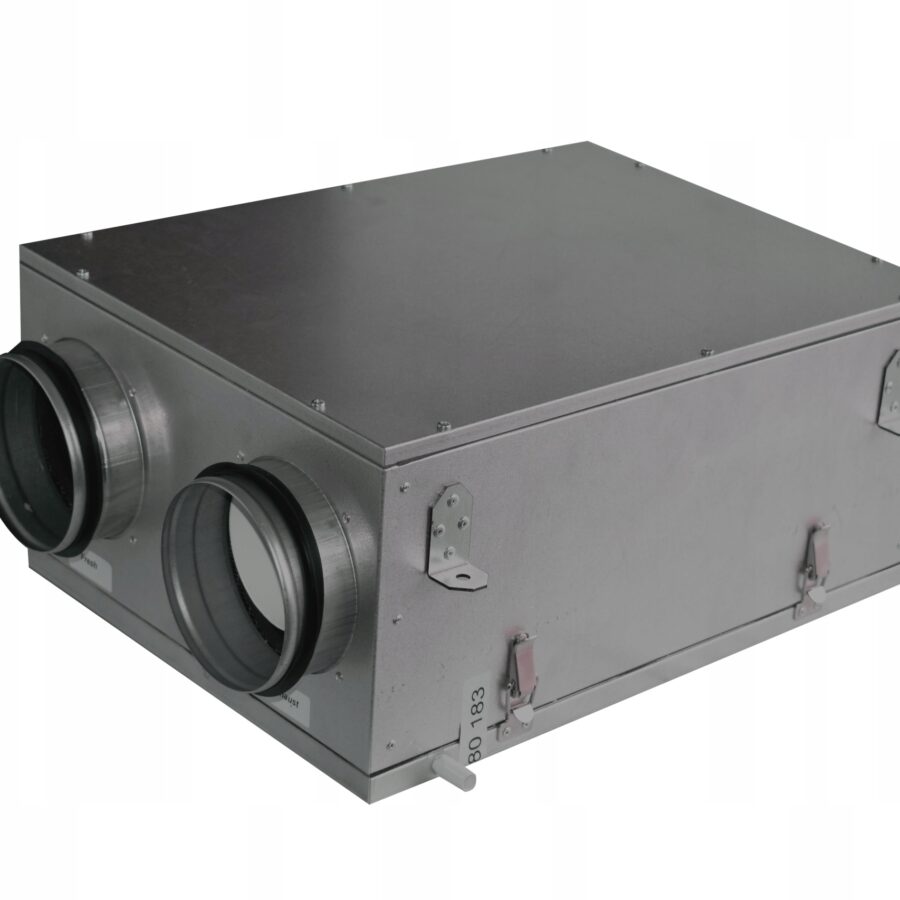

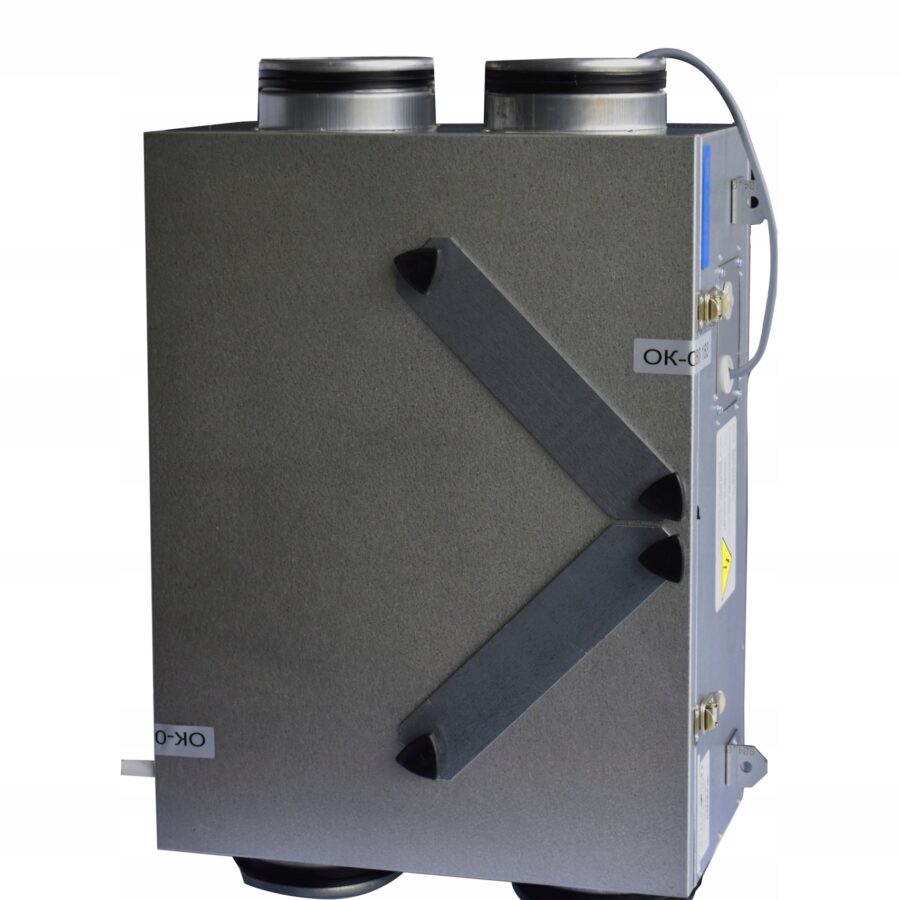

Centrala wentylacyjna VENTS

model: VUT 100 P mini A3

Podstawowe informacje:

• Wydajność min/med/max: 57/78/106 [m3/h]
• Prędkość obrotowa min/med/max: 1300/1950/2500 [obr./min]
• Moc: 30/38/56 [W]
• Poziom ciśnienia akustycznego: 24/32/41 [dB(A)]
• Maksymalna temperatury pracy: -25 do +50 [°C]
• Materiał obudowy: aluminium ocynkowane
• Izolacja: 15 mm pianka polietylenowa
• Filtr wylotowy: G4
• Średnica króćców przyłączeniowych: ∅125 [mm]
• Waga: 13 [kg]
• Efektywność odzysku ciepła: od 65 do 76 %
• Typ rekuperatora: wymiennik ciepła
• Materiał rekuperatora: polistyren

OPIS PRODUKTU

Centrala wentylacyjna z odzyskiem ciepła to kompletne urządzenie, które zapewnia mechaniczną wymianę powietrza w pomieszczeniach różnego typu z jednoczesnym oczyszczaniem powietrza nawiewanego. Centrala doprowadza do pomieszczeń powietrze świeże i usuwa z nich powietrze zanieczyszczone.

Powietrze zużyte, za pośrednictwem wymiennika krzyżowego, ogrzewa powietrze świeże, nawiewane do pomieszczeń. Przez wzgląd na kompaktowe wymiary i cichą pracę centrale VUE/ VUT 100 P mini polecane są do instalacji w sufitach podwieszanych.

Urządzenie posiada króćce przyłączeniowe do kanałów okrągłych śr. 125 mm. Zapewnia efektywną wentylację jednego lub kilku pomieszczeń. Wydajność przepływu powietrza jest regulowana za pomocą trójpozycyjnego regulatora A3 (P3-1-300).

Zasada działania

• Ciepłe powietrze z pomieszczenia zostaje skierowane do wentylatora wywiewnego przez filtr wlotowy, wpada do wymiennika ciepła gdzie oddaje energię cieplną jego komponentom, a następnie zostaje wypchnięte na zewnątrz pomieszczenia.

• Zimne, świeże powietrze zostaje zaczerpnięte z zewnątrz i skierowane przez wentylator nawiewny do filtra, gdzie zostaje oczyszczone, a następnie trafia do wymiennika ciepła, gdzie absorbuje energię cieplną oddaną wcześniej przez zużyte powietrze.

• Wymiennik ciepła (rekuperator) redukuje straty energii cieplnej, a co za tym idzie wpływa na zmniejszenie kosztów ogrzewania pomieszczenia.

Zastosowanie i montaż

Przez wzgląd na kompaktowe wymiary i cichą pracę centrale VUE 100 P polecane są do instalacji w sufitach podwieszanych.

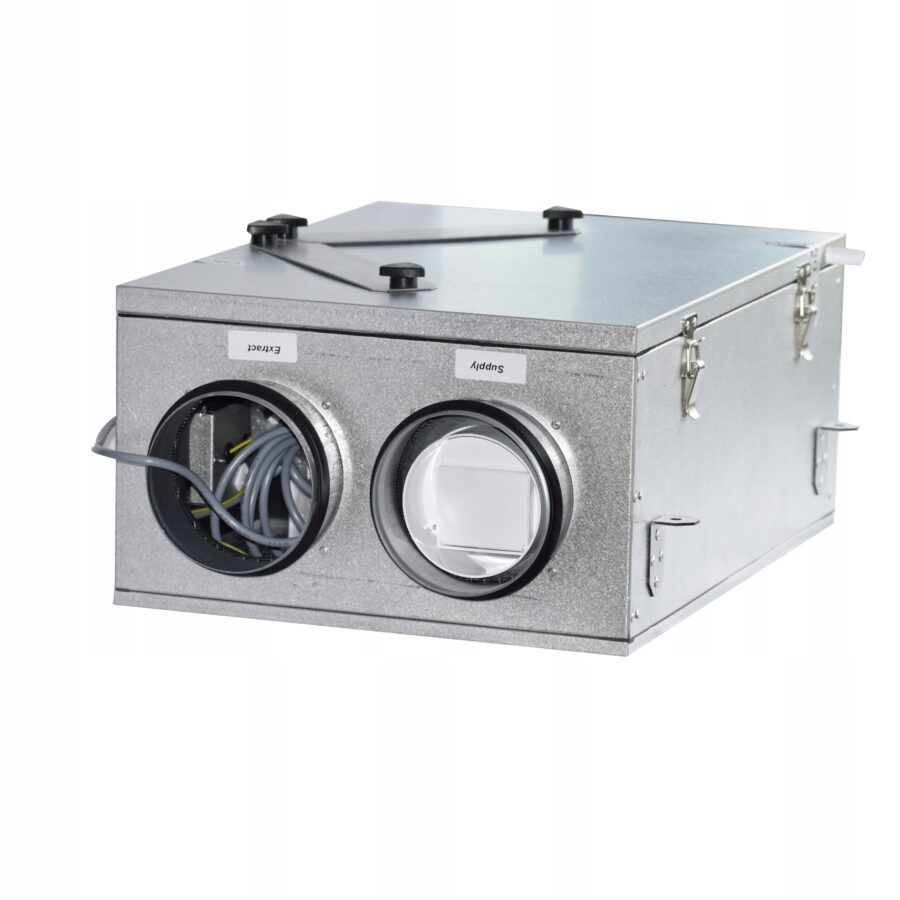

Urządzenie posiada króćce przyłączeniowe do kanałów okrągłych śr. 125 mm.

Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Filtr

Powietrze trafiające do centrali jest oczyszczane przez filtry G4, znajdujące się na czerpni powietrza zewnętrznego, oraz wywiewie z pomieszczeń. Filtry chronią przed wnikaniem zanieczyszczeń i pyłów do wnętrza budynku oraz chronią wszystkie elementy instalacji przed zabrudzeniem i związanymi z nim uszkodzeniami.

Wentylator

Wentylatory wewnątrz centrali (nawiewny i wywiewny) wyposażone są w silniki na łożyskach kulkowych o niskim poborze mocy z wirnikami o zagiętych do przodu łopatkach.

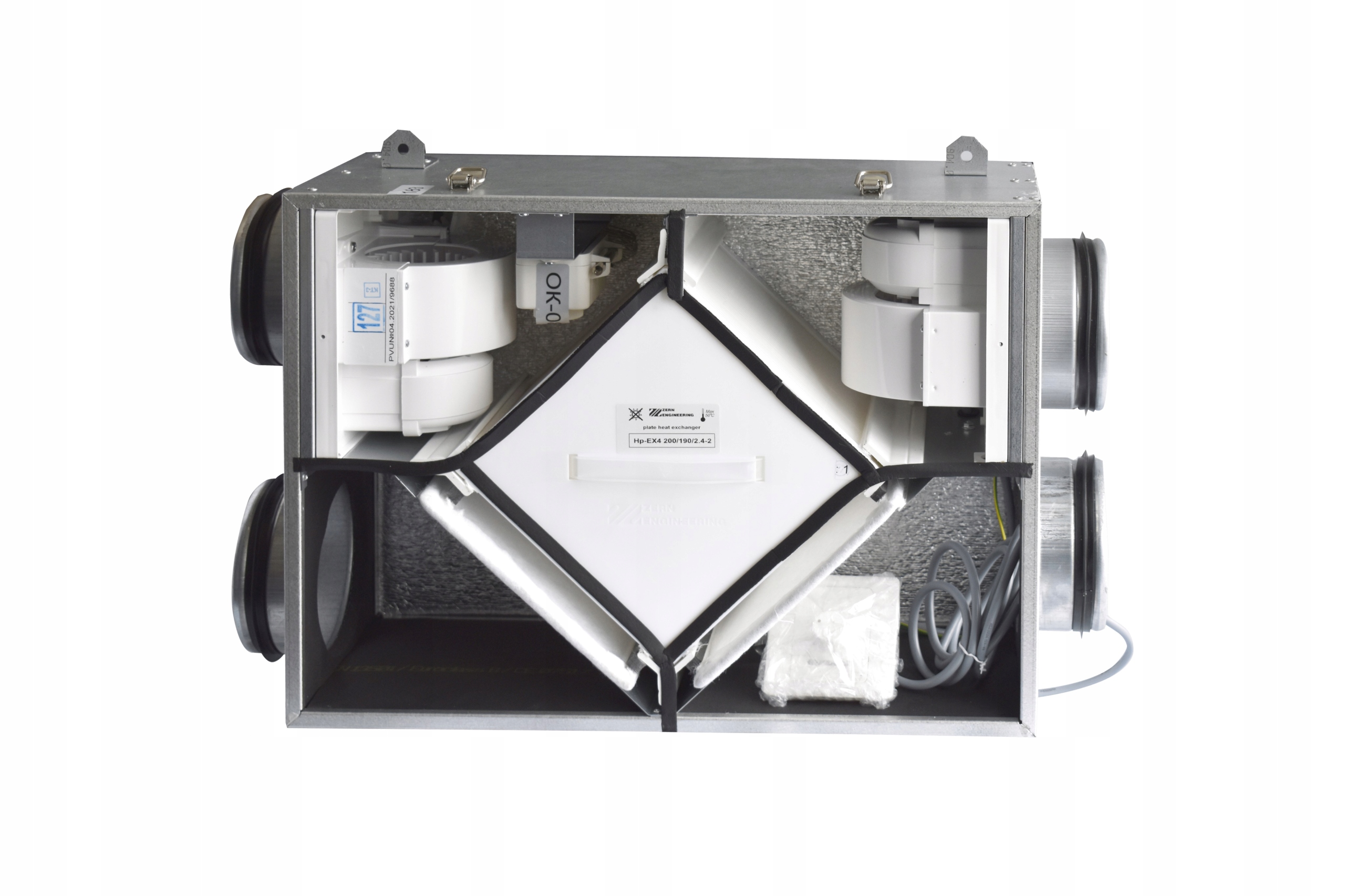

Wymiennik ciepła VUT 100 P mini

W centrali został zastosowany krzyżowy wymiennik płytowy wykonany z polistyrenu, dodatkowo wyposażony w króciec do odpływu skroplin.

Regulacja prędkości

Wydajność (wysokość poziomu obrotów wentylatora) centrali jest regulowana poprzez trójstopniowy regulator A3 (P3-1-300).

Niski poziom obrotów (min.) – 57 m3/h

Średni poziom obrotów (med.) – 78 m3/h

Wysoki poziom obrotów (max.) – 106 m3/h

Panel zewnętrzny regulatora posiada wygodny w użyciu przełącznik poziomu obrotów.

Zabezpieczenie rekuperatora

Centrala wyposażona jest w zabezpieczenie przed zamarzaniem z termostatycznym wyłącznikiem, który odcina dopływ prądu do wentylatora nawiewnego w przypadku jego zamarznięcia, co pozwala na rozgrzanie wymiennika ciepła poprzez wyciąg powietrza.

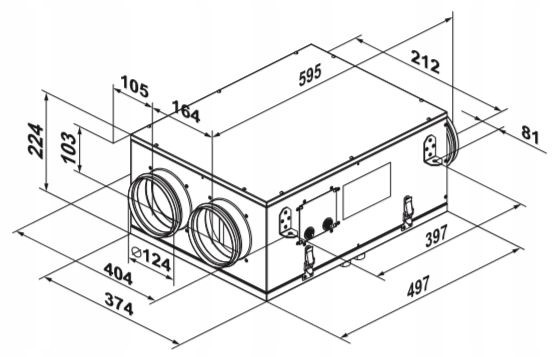

WYMIARY

(podane w mm)

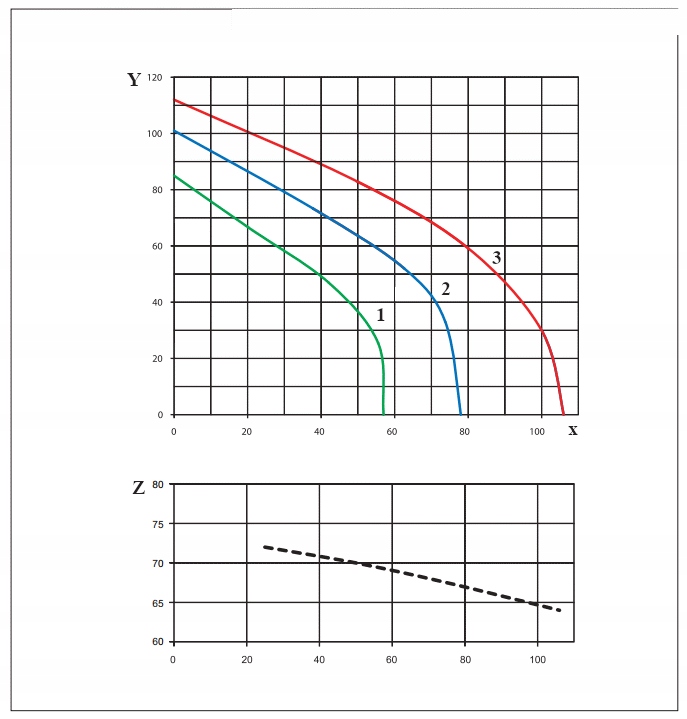

CHARAKTERYSTYKA

VUT 100 P mini:

Y- Ciśnienie (PA)

X- Wydajność (m3/h)

Z- Efektywność rekuperacji %

1- niski bieg

2- średni bieg

3- wysoki bieg
